Mur Trombe

Un peu de chaleur à l'approche de l'hiver avec le montage en façade d'un mur trombe pour la partie salon.

Un capteur solaire à air pour faire entrer les calories à l'intérieur de l'habitation lors des journées ensoleillées d'hiver

Ici on voit l'entrée/sortie d'air pour le futur mur trombe qui alimentera la chambre (facile de faire des trous dans une maison en bois !)

La ventilation est entretenue seulement par convection naturelle entre le haut et le bas du capteur.

Un verrin thermostatique vient ouvrir automatiquement le conduit lorsque la température de fonctionnement est atteinte. Le clapet se ferme le soir lors du refroidissement. Système de chauffage sans aucun entretien !!

Après seulement 45mm min au soleil de décembre, l'air chauffé entre dans l'habitat au alentour de 35°. Dehors il fait 8°....

J'ai demandé de l'aide des voisins pour déplacer ce mur de verre et d'ardoises. Environ 200kg pour ce premier modèle

Le garage permet de travailler à l'abri des intempéries et se trouve non loin des habitations

La séquence de montage selon le déroulé opératoire du site LowTechLab.org

Cadre en douglas

Fond en contreplaqué

Isolant laine de bois

Sechage de la colle a bois

Ouverture des entrée et sortie d'air

Étanchéité du fond avec pare pluie et scotch

Retournement

Trappe d'ouverture d'été

Avec grille anti rongeur

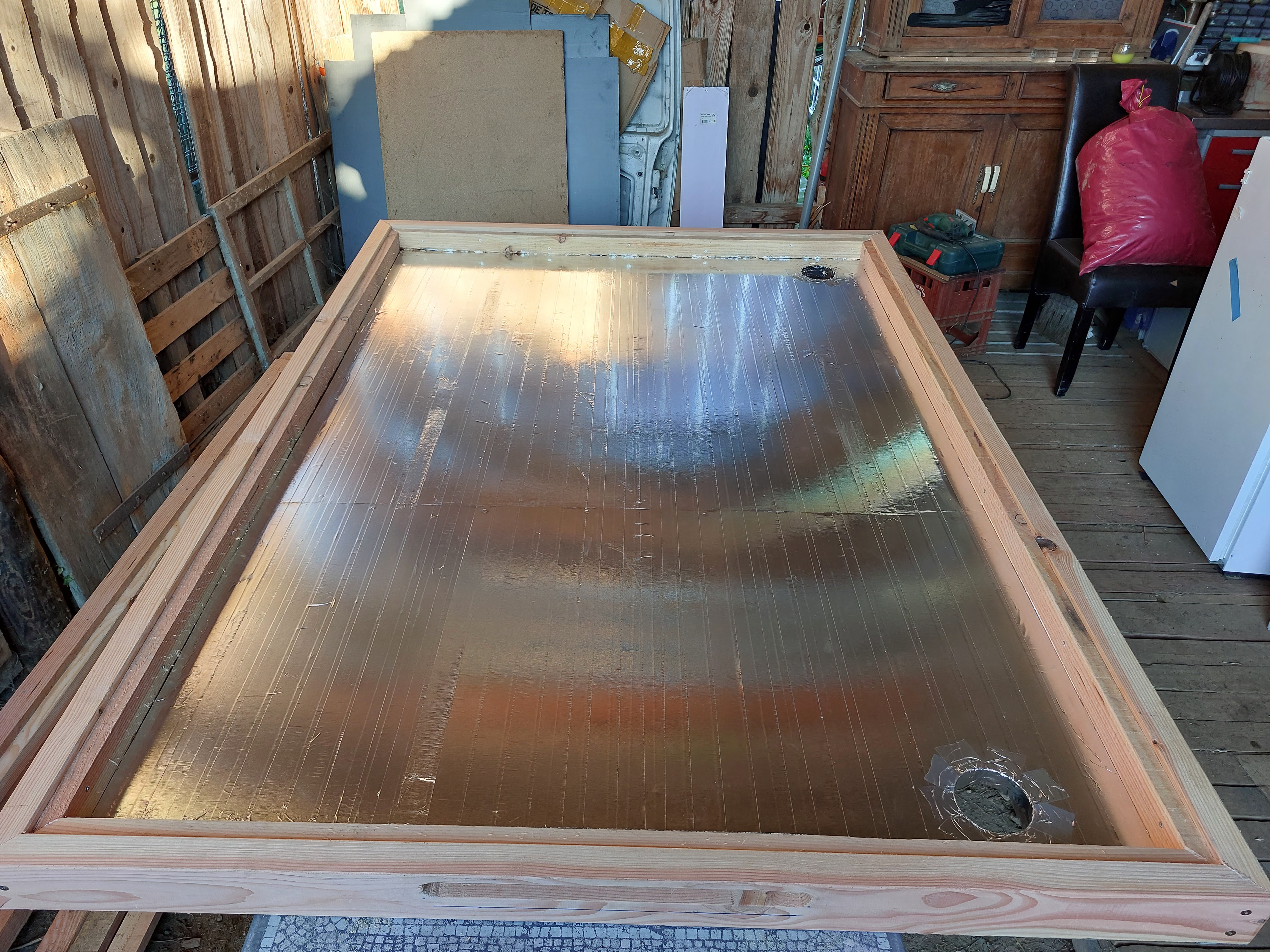

Film aluminim pour forçage radiatif

En rouleau de scotch

Tasseau de bois de contour intérieur utile pour la pose des ardoises

Perçage des trous de fixation avec foret béton

Création de chicanes avec tasseau pour retenir l'air le plus longtemps possible dans le capteur

Pose et fixation des ardoises

Surélévation du dernier rang afin de permettre à l'air chaud du dessus des ardoises d'être évacuée

Pose vitre 6mm en verre trempé 1m97 x 1m40 (récup)

Usinage des pare close pour permettre une meilleure évacuation des eaux de pluie

A la défonceuse

Vissage des pare close et jointage

Pose d'un larmier pour protection pluie et pour obstruer l'ouverture d'été

Dans la configuration été, on bouche la sortie haute dans la maison et on retire le larmier pour laisser l'air chaud s'échapper en extérieur par la trappe.

Une ventilation naturelle se crée alors dans la maison via l'entrée d'air en partie basse qui, couplée avec un système d'aération de puit canadien, permet de rachraichir l'habitat sans aucun moyen énergivore.

De plus, les rayons en été frappent le capteur et sont évacués par une lame d'air ce qui permet au mur de la maison de ne pas chauffer sur cette surface là.

Finalement, on peut enfin poser un séchoir à légumes/fruits sur le dessus de la trappe pour profiter d'un air chaud, sec et ventilé

Ici sur toute la façade ouest, des murs trombes et séchoirs seront construits pour les besoins alimentaires estivaux

Références :

https://fr.m.wikipedia.org/wiki/Mur_Trombe

https://fr.m.wikipedia.org/wiki/F%C3%A9lix_Trombe

https://wiki.lowtechlab.org/wiki/Chauffage_solaire_version_ardoise
